Электрическое поле представляет собой особую форму материи, существующую в пространстве вокруг любых электрических зарядов и способную действовать с силой на другие заряды. Его силовая характеристика — напряжённость — определяется как отношение силы, действующей на пробный положительный заряд, к величине этого заряда. Поле может быть электростатическим (созданным неподвижными зарядами) или вихревым (вызванным переменным магнитным полем), а его энергия распределена в пространстве с плотностью, пропорциональной квадрату напряжённости.
Ключевые параметры поля — напряжённость и потенциал — связаны между собой через градиент, а принцип суперпозиции позволяет вычислять суммарное поле от нескольких источников. На практике электрическое поле лежит в основе работы конденсаторов, электронных приборов, атмосферных явлений и многих технологий современного мира.
Понимание электрического поля даёт возможность не только решать задачи по физике, но и объяснять процессы от микроскопических взаимодействий атомов до глобальных электромагнитных явлений.
Что такое электрическое поле и как оно возникает
Электрическое поле — одна из составляющих единого электромагнитного поля. Оно существует вокруг тел или частиц, обладающих электрическим зарядом, а также появляется при изменении магнитного поля. В отличие от вещества, состоящего из частиц, поле непрерывно: оно присутствует в каждой точке пространства и изменяется плавно. Главное его свойство — способность действовать с определённой силой на любой другой электрический заряд, попадающий в эту область пространства.
Источниками электрического поля служат электрические заряды. Если заряды неподвижны относительно наблюдателя, поле называют электростатическим. Когда же заряды движутся или магнитное поле изменяется со временем, возникает переменное (вихревое) электрическое поле. В классической электродинамике эти явления описываются уравнениями Максвелла, два из которых непосредственно касаются электрической составляющей.
Исторически понятие поля сформировалось благодаря работам Майкла Фарадея, который предложил идею силовых линий, и Джеймса Максвелла, который придал этой идее математическую форму. Фарадей показал, что взаимодействие зарядов происходит не мгновенно на расстоянии, а через промежуточное состояние пространства — именно через электрическое поле. Такой подход позволил объяснить распространение электромагнитных волн со скоростью света.
Электрическое поле материально: оно обладает энергией, импульсом и способно совершать работу над зарядами. Именно поэтому его рассматривают как самостоятельную физическую реальность, а не просто математическую абстракцию.
Напряжённость электрического поля как силовая характеристика
Силовой характеристикой электрического поля является напряжённость. Она определяется как векторная величина, равная отношению силы, действующей на положительный пробный заряд, помещённый в данную точку поля, к величине этого заряда:
E = F / q
где E — напряжённость, F — сила, q — величина пробного заряда. Направление вектора E совпадает с направлением силы, действующей на положительный заряд. Единица измерения в системе СИ — вольт на метр (В/м), что эквивалентно ньютону на кулон (Н/Кл).

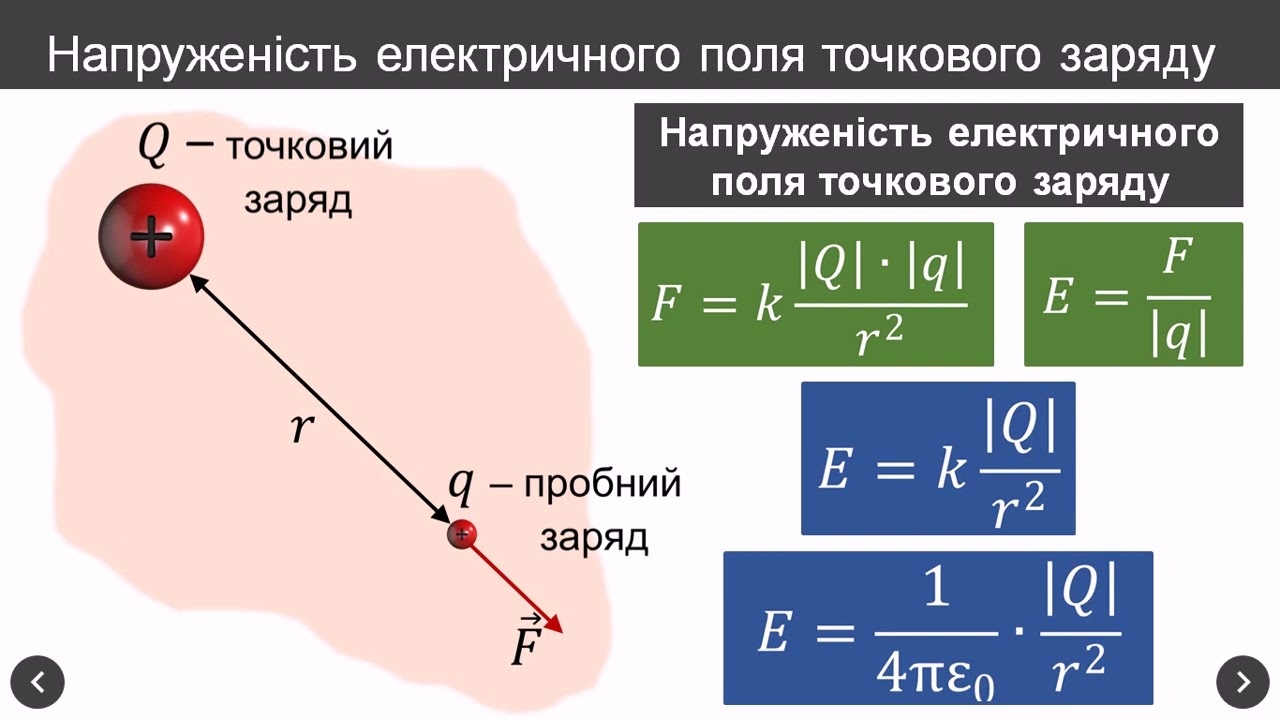

Для точечного заряда q в вакууме модуль напряжённости на расстоянии r вычисляется по формуле:
E = (1 / (4π ε₀)) · (q / r²)
где ε₀ — электрическая постоянная, равная примерно 8,854 · 10⁻¹² Ф/м. Часто используют электростатическую постоянную k = 1/(4π ε₀) ≈ 9 · 10⁹ Н·м²/Кл², тогда E = k q / r². В среде с относительной диэлектрической проницаемостью ε напряжённость уменьшается в ε раз.
Важно, что напряжённость не зависит от величины пробного заряда — она является характеристикой самого поля в данной точке. Если известна напряжённость, силу, действующую на любой заряд q, легко найти: F = q E. Знак заряда определяет, будет ли сила сонаправлена с полем (для положительного) или противоположна (для отрицательного).
Силовые линии и визуализация поля
Для наглядного изображения электрического поля используют силовые линии (линии напряжённости). Это условные кривые, касательные к которым в каждой точке совпадают с направлением вектора напряжённости. Густота линий отражает величину напряжённости: чем плотнее линии, тем сильнее поле.
Основные свойства силовых линий электростатического поля:
- Они начинаются на положительных зарядах и заканчиваются на отрицательных (или уходят в бесконечность).
- Никогда не пересекаются, поскольку в каждой точке вектор напряжённости имеет только одно направление.
- Входят в проводник перпендикулярно к его поверхности.
- Внутри заряженного проводника в состоянии равновесия поле равно нулю, поэтому силовые линии отсутствуют.
Для вихревого электрического поля, возникающего при изменении магнитного поля, силовые линии замкнуты. Это принципиальное отличие: такое поле не потенциально, и работа по замкнутому контуру не равна нулю.
На практике силовые линии помогают быстро оценить конфигурацию поля вокруг сложных систем зарядов — от простого диполя до распределённых заряженных поверхностей.
Потенциал электрического поля и разность потенциалов
Наряду с силовой характеристикой существует энергетическая — потенциал. Потенциал φ в данной точке равен отношению потенциальной энергии заряда, помещённого в эту точку, к величине заряда. Для точечного заряда в вакууме:
φ = k q / r
Разность потенциалов между двумя точками (напряжение) U = φ₁ − φ₂ равна работе, которую выполняет поле при перемещении единичного положительного заряда из одной точки в другую. Единица измерения — вольт.
Между напряжённостью и потенциалом существует прямая связь:
E = − grad φ
или в однородном поле E = U / d, где d — расстояние между точками вдоль направления поля. Потенциал всегда уменьшается в направлении вектора напряжённости. Поверхности одинакового потенциала называют эквипотенциальными; силовые линии всегда перпендикулярны к ним.
Эта связь позволяет решать задачи двумя путями: через силы или через энергию. Во многих случаях потенциальный подход проще, особенно при расчётах работы и энергии систем зарядов.
Принцип суперпозиции и примеры расчётов
Если в пространстве присутствует несколько зарядов, напряжённость результирующего поля равна векторной сумме напряжённостей полей, созданных каждым зарядом по отдельности. Это и есть принцип суперпозиции. Он справедлив как для дискретных, так и для непрерывно распределённых зарядов.
Для непрерывного распределения с объёмной плотностью ρ напряжённость находят интегрированием:
E = ∫ (1/(4π ε₀)) · (ρ dV / r²) · e_r
где e_r — единичный вектор в направлении от элемента заряда к точке наблюдения.
Практические формулы для типичных конфигураций собраны в таблице.
| Конфигурация | Напряжённость E (вакуум) | Примечания |
|---|---|---|
| Точечный заряд q | k q / r² | Радиальное направление |
| Бесконечная равномерно заряженная плоскость (σ) | σ / (2 ε₀) | Однородное поле, перпендикулярное к плоскости |
| Заряженная сфера радиуса R (снаружи) | k Q / r² | Как у точечного заряда; внутри E = 0 |
| Диполь на оси (дальняя зона) | 2 k p / r³ | p — дипольный момент |
Данные таблицы основаны на классических решениях уравнений электростатики, подтверждённых в учебниках по физике и материалах uk.wikipedia.org.
Энергия электрического поля
Электрическое поле обладает энергией. Объёмная плотность энергии в вакууме равна:
w = (1/2) ε₀ E²
В диэлектрике с проницаемостью ε плотность составляет (1/2) ε ε₀ E². Полная энергия поля в объёме V находится интегрированием плотности по этому объёму.
Для системы точечных зарядов энергию можно записать через потенциалы или через произведения зарядов и расстояний. Для заряженного конденсатора энергия W = (1/2) C U² или (1/2) Q U, где C — ёмкость. Эти выражения показывают, что энергия локализована именно в поле между обкладками, а не в самих зарядах.
В классической электродинамике энергия поля точечного заряда оказывается бесконечной — это одна из известных проблем теории, которую частично снимает квантовая электродинамика.
Связь с магнитным полем и уравнения Максвелла
Электрическое и магнитное поля неразрывно связаны. Переменное магнитное поле порождает вихревое электрическое (закон электромагнитной индукции Фарадея), а переменное электрическое — магнитное. Эти взаимосвязи отражены в уравнениях Максвелла. В дифференциальной форме (в СИ) одно из ключевых уравнений имеет вид:
rot E = − ∂B / ∂t
где B — магнитная индукция. Именно это уравнение описывает возникновение индуцированного электрического поля.
В статическом случае rot E = 0, что означает потенциальность поля. Когда же поле изменяется, появляются замкнутые силовые линии, и работа по замкнутому контуру становится отличной от нуля. Это явление лежит в основе работы трансформаторов, генераторов и индукционных нагревателей.
Практическое применение и современные примеры
Электрическое поле присутствует во многих природных и технологических процессах. На поверхности Земли существует атмосферное электрическое поле со средней напряжённостью около 100–300 В/м, направленное вниз. Разность потенциалов между поверхностью планеты и ионосферой достигает сотен тысяч вольт. Эти процессы связаны с грозовой активностью и глобальной электрической цепью.
В технике электрическое поле используется в конденсаторах для накопления энергии, в электронно-лучевых трубках (хотя они почти вышли из употребления), в электростатических сепараторах, в ускорителях заряженных частиц. В современной микроэлектронике поля управляют движением носителей заряда в транзисторах и микросхемах. В биологии электрические поля играют роль в передаче нервных импульсов и работе клеточных мембран.
Для измерения напряжённости применяют электростатические вольтметры, зонды с полевыми транзисторами и специальные датчики. В лабораториях часто используют метод пробного заряда или измеряют разность потенциалов между двумя близкими точками.
В среде с диэлектриками поле ослабляется за счёт поляризации. Свободные заряды смещаются, создавая собственное поле, которое частично компенсирует внешнее. Это явление описывается вектором электрической индукции D = ε₀ E + P, где P — поляризованность.
Понимание электрического поля остаётся фундаментом всей современной электроники, энергетики и многих разделов физики твёрдого тела. Глубокое изучение открывает путь к расчёту сложных систем, проектированию приборов и анализу природных электромагнитных процессов, которые окружают нас ежедневно.
